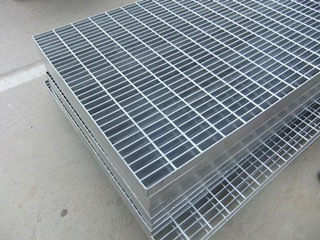

钢格盖板又被称为"水沟盖"、"沙井盖板",它使用钢格栅板压焊而成,具有施工安装简单、重量轻、承载好、抗冲击能力强、排水优秀,产品表面经过热镀锌处理后美观使用,防锈防腐,具有铸铁沟盖板不可比拟的优点。由于沟盖板采用铰链连接等方式,从而达到便于开启,并具防盗功能。
钢格板的优势是由它的特殊构造、成分以及它的制造工艺所得,那么我们来看看它的选材、荷载以及具备优良的抗氧化、防滑与高韧性的热镀锌层分别有什么相关技术要求:
一、材料
1、承载扁钢
(1)承载扁钢可采用GB/T700的Q235—A或B级钢制造,根据供需双方协议,也可采用其他材料制造。
(2)钢格板使用的承载扁钢可以是热轧扁钢、I型钢,也可以是经过纵剪的热轧或冷轧钢带。
(3)热轧扁钢尺寸允许偏差:厚度上的允许偏差不得大于其标准宽度0.2mm也不得小于其标准宽度0.4mm。宽度上的允许偏差以小型尺寸为例的话不得大于其标准宽度0.3mm、不得小于其标准宽度0.9mm;大型尺寸来说不得大于其标准宽度的百分之0.8,也不得小于其标准宽度的百分之1.8。
(4)Ⅰ型钢的截面尺寸及截面惯性矩应符合相关标准要求。
2、横杆
(1)横杆采用与承载扁钢相同的材质,并应符合有关标准的规定。横杆采用扭绞方钢、圆钢或扁钢。
(2)横杆的截面积不得小于20mm 。
3、包边板:包边板应采用与承载扁钢相同的材质,并应符合有关标准的规定。
二、荷载
1、钢格板中如有切口,钢格板余下的面积应能满足设计荷载的要求。
2、钢格板的荷载要求由设计部门和用户提出,或由设计部门和用户直接选定钢格板规格型号。
3、钢格板荷载、跨距和挠度之间关系的计算,根据钢结构计算的原则进行。常用钢格板的安全荷载、跨距、变形挠度的关系见附录E。对于附录E
中没有列出的其它类型钢格板,可参照附录D进行计算。
三、表面处理
1、热浸镀锌:热浸镀锌一般在包边工作完成后进行。镀锌后应符合以下规定。
(1)外观:目测所有热浸镀锌制件,其主要表面应平滑,无滴瘤、粗糙和锌刺无起皮,无漏镀,无残留的溶剂渣,在可能影响热浸镀锌工件的使用或耐腐蚀性能的部位不应有锌瘤和锌灰。
(2)厚度:热浸镀锌钢铁最易生锈的部位,仍是锌层最薄的地方,故必要测其最薄部位是否符合标准。热浸镀锌层防腐蚀时间的长短大致与镀层厚度成正比。在极严酷的腐蚀条件下服役和(或)要求更长的服役时间的制件,其镀层厚度要求可以高于本标准的规定要求。但是镀锌层的厚度要受基材的化学成分、制件的表面状况、制件的几何尺寸、热浸镀工艺参数等因素的限制。当需要较厚镀层时,供需双方应探讨热浸镀技术上的可能性并注明相关技术条件。
(3)漏镀:热浸镀锌制件漏镀面的总面积不应超过制件总表面积的0.5 。每个漏镀面的面积不应超过10 cm2。当供需双方没有其他协议时,若漏镀面积大于上述规定值,这些制件应予重镀。
(4)修复:修复前,应去除漏镀区域内的氧化皮和其他污物,或采用其他前处理方法,以保证修复层与基体间的附着力。若采用热喷涂锌修复,则应按GB/T 9793要求进行。供方应将修复方法告之需方。若需方有特殊要求,则应在修复前要求供方告知修复方法。
热浸镀锌制件表面若存在漏镀面,应采用热喷涂锌、涂敷富锌涂料或融敷锌合金等方法对漏镀面进行修复。除非需方另有特殊要求。
(5)附着力:一般厚度的热浸镀锌工件在正常工作条件下应没有剥落和起皮现象。镀锌后再进行弯曲和变形加工产生的镀层剥落和起皮现象并不代表镀层的附着力不好。若需方有特殊要求,必须测试附着力,则由供需双方协商。
2、其它防腐涂层或喷(浸)漆:钢格板的保护层除热浸镀锌外, 也可以采用其它防腐涂层或喷、刷、浸渍油漆。保护层的种类由设计部门和用户选定。
以上三个方面便是对于热镀锌钢格盖板生产技术上的要求,钢格盖板生产上的要求约束是非常重要的。钢格盖板符合要求与否,有着天差地别的不同。钢格盖板是否符合要求,选对厂家很重要,合格的厂家能根据客户各种特殊要求制定合适的产品。龙康公司生产的钢格板严格按照以上的标准组织生产,也可根据客户的要求,按国家标准组织生产,原材料均采用优质扁钢、麻花钢。高素质的员工队伍、世界一流的生产设备确保了钢格板的质量。
